礦用振動篩

礦用振動篩

產品簡介:ZSG系列礦用振動篩采用自同步振動原理,高耐磨材質篩板,篩網更換方便,主要用于礦山、冶金、煤炭、電力、建材、耐火材料等行業大塊狀物料及中小顆粒物料的篩分。

進料粒度:≤150mm 篩孔尺寸:3-50mm

處理能力:5-500t/h

應用物料:礦石、礦粉、礦渣、石英礦、焦炭、石油焦、鐵礦石、海砂礦、河沙等。

咨詢報價銷售熱線:0373-268 2333

礦用振動篩產品概述:

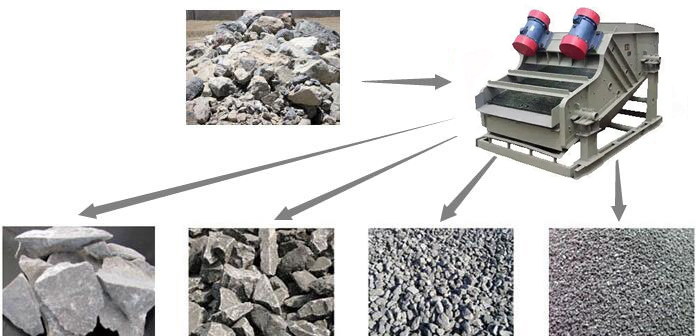

ZSG系列礦用振動篩是礦山冶金上專用的篩分設備,體積大、激振力強(16Hz振頻),篩分產量大(10-460t/h),用來對礦石礦粉礦渣、石油焦煤炭、耐火材料等大塊狀或中小顆粒物料進行篩分,不僅能在石料破碎前進行預先篩分,還能對破碎后的石料進行檢查篩分,合理分級成不同規格的物料。

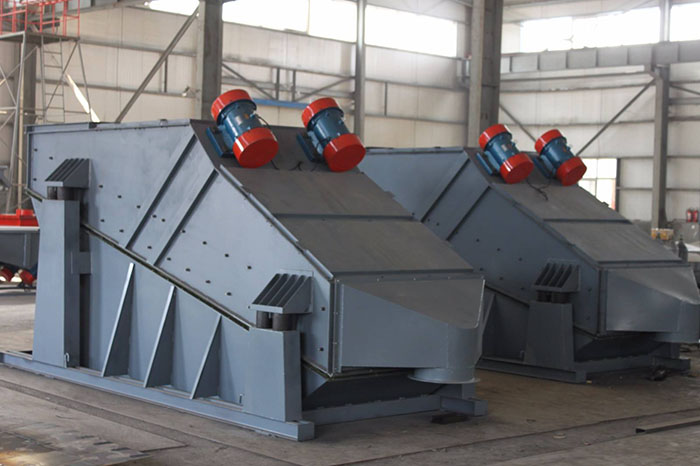

兩臺礦用振動篩設備展示圖。

礦用振動篩視頻:

礦用振動篩主要特點:

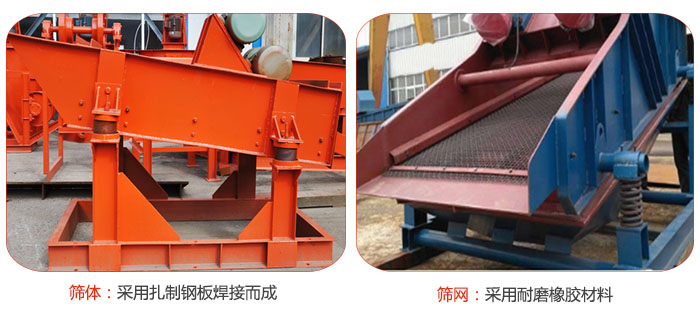

礦用振動篩特點:篩體采用扎制鋼板焊接而成,篩網采用耐磨橡膠材質

1、高振動頻率、低振幅能有效降低泥漿的表面張力,有利于細、重物料的分離和分層,加速細、重物料的滲透。

2、采用夾層篩網可增加單層孔徑,延長篩網壽命,防止粘連和磨損。

3、多通道進料,篩面利用率高,設備容量大,功耗低。

4、橡膠彈簧支撐篩框,可隔振吸音,噪音低,設備動載荷小。

5、篩體側板與所有連接梁均使用環槽鉚釘連接,篩框整體強度,剛度高,使用壽命長。

礦用振動篩工作原理和結構:

ZSG系列礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動,使篩體沿激振力方向作周期性往復振動,物料在篩面上沿直線方向作拋物線運動,從而達到篩分目的。ZSG系列礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。ZSG系列礦用振動篩工作時,由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上,因激振器產生的激振力為縱向力,迫使篩箱帶動篩網面作縱向前后位移,在一定條件下,篩網面上的物料因受激振力作用而被向前拋起,落下時小于篩孔的物料則透篩而落到下層,物料在篩網面上的運動軌跡為拋物運動,由于這樣周而復始的物料運動,物料從入料端落入篩箱后,迅速前進、松散、透篩,完成篩分作業。

礦用振動篩結構:彈簧,上彈簧,振動電機,電機座,篩網,出料口,直推等。

ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成,側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用。

ZSG系列礦用振動篩采用振動電機做為激振源,調節振動電機激振力的大小,可以改變篩機的振幅。

減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式,減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

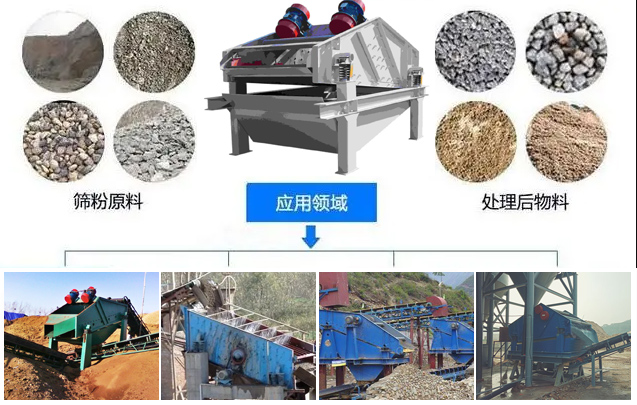

ZSG礦用振動篩適用范圍:

礦用振動篩用于洗煤廠、焦化廠、礦山、電廠、疏通公司、冶金、煤炭、冶金、建材、公路建設、耐火材料、輕工酒精、煤礦、泥漿、水泥、選礦、石化等行業。

 ZSG礦用振動篩適用范圍:水泥,化工,鋼鐵,煤礦,糧食,冶金,鑄造等行業。

礦用振動篩技術參數表:

電機振動式

型號 入篩粒度 處理能力(t/h) 配用振動電機 電壓 功率 振頻(Hz) 雙振幅 有效篩面(m2) 單支點動負荷(N)
 ZSGB-0918  ≤250 10-100 YZO-20-6 380 2.0×2 16 6-8 1.62 900
ZSGB-1020 10-180 YZO-20-6 2.0×2 2.0 1300
ZSGB-1224 10-200 YZO-30-6 2.5×2 2.88 1620
ZSGB-1030 15-250 YZO-30-6 2.5×2 3.0 1850
ZSGB-1530 20-350 YZO-50-6 3.7×2 4.5 2810
ZSGB-1540 30-500 YZO-75-6 5.5×2 6.0 4650
ZSG2B-1020 10-180 YZO-20-6 2.0×2 2.0 1300
ZSG2B-1224 10-200 YZO-30-6 2.5×2 2.88 1620
ZSG2B-1030 15-250 YZO-50-6 3.7×2 3.0 1850
ZSG2B-1530 20-350 YZO-50-6 3.7×2 4.5 2810
ZSG2B-1540  30-500 YZO-75-6 5.5×2 6.0 4650

激振器振動式

型號 篩面面積 篩面傾角 給料粒度 篩孔尺寸 處理量 振動頻率 雙振幅 激振器 配用電機
° mm mm t/h Hz mm 型號 功率Kw 電壓V
ZSGB-1536 5.4 15 >200 3
5
10
15
20
25
50-360 12 8-12 JZ-75-6 2×4.0 380
ZSGB-1540 6 15 50-400 JZ-75-6 2×4.0
ZSGB-1836 6.48 15 60-460 JZ-100-6 2×5.5
ZSGB-1550 7.5 15 70-400 JZ-100-6 2×5.5
ZSGB-1848 8.64 15 80-500 JZ-130-6 2×5.5
ZSGB-2040 8 15 80-560 JZ-130-6 2×5.5
ZSGB-2050 10 15 90-600 JZ-160-6 2×7.5
ZSG2B-1536 5.4 15 50-360 JZ-100-6 2×5.5
ZSG2B-1540 6 15 50-400 JZ-100-6 2×5.5
ZSG2B-1836 6.48 10 60-460 JZ-130-6 2×5.5
ZSG2B-1550 7.5 15 70-400 JZ-130-6 2×5.5
ZSG2B-1848 8.64 15 80-500 JZ-180-6 2×7.5
ZSG2B-2040 8 15 80-560 JZ-180-6 2×7.5
ZSG2B-2050 10 15 90-600 JZ-200-6 2×7.5
