當前位置:首頁 > 公司產品 > 旋振篩

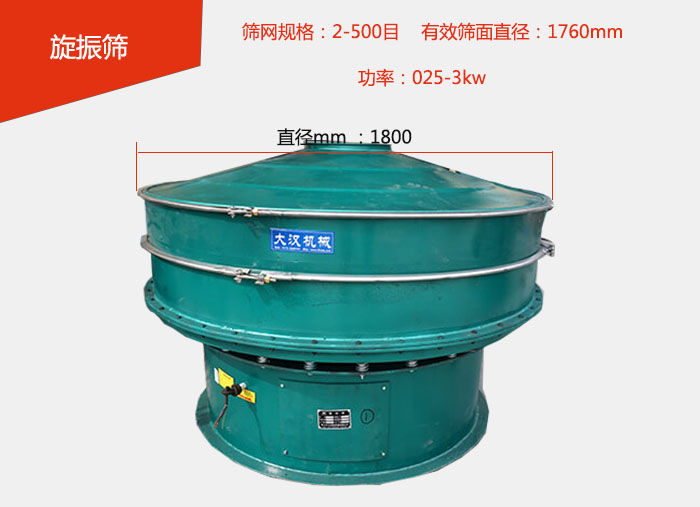

旋振篩

旋振篩

產品名稱:旋振篩

產品簡介:旋振篩用于分離粉末、顆粒和液體漿料,可從從粉末和液體漿料中篩選并去除過多的污染物和雜質,篩分細至500目或0.028mm,大漢旋振篩有多種尺寸和篩孔可供選擇,廠家可根據您的具體篩分和篩分要求進行定制。

目數:500目以內粉末、顆粒,5微米以內漿液

產量:100-5000kg/h

材質:碳鋼/不銹鋼/塑料

銷售熱線:0373-268 2333

咨詢報價

旋振篩篩分視頻

旋振篩篩分黑芝麻現場

物料隨著振動電機的振動在篩網上做篩分,通過篩網網孔大小的不同而進行物料顆粒的篩分,從而實現物料快速篩分的目的。

旋振篩概述

全碳鋼旋振篩價格便宜篩分面積大,篩分產量高。

旋振篩外觀呈圓形,故又稱圓形振動篩,可用于單層除雜、多層分級、固液分離過濾,篩層數為1-5層,可分為2-6個排料口,可同時進行2~6級分選或過濾。效率高,產量大,換網僅需3-5分鐘,可篩分任何顆粒、細粉、漿液。

標準型和碳鋼型兩種材質,篩分范圍:0-400目過濾范圍:0-600目。

從材質上分標準型旋振篩和普通型旋振篩的,標準型的是與物料接觸部分為304不銹鋼材質,底座為碳鋼材質,普通型的通體為普碳鋼材質,旋振篩型號是從φ400-φ1800mm直徑,旋振篩價格根據材質和直徑大小、層數價格不同。 旋振篩設備可以根據客戶的需求設計型號,0-400目都可以篩選,不管是液態的,還是漿狀的0-600目都可以過濾。"大漢"旋振篩系列產品同時配備專門的篩網清理裝置,如彈跳球、超聲波篩分系統、轉筒刷等,降低網風險。

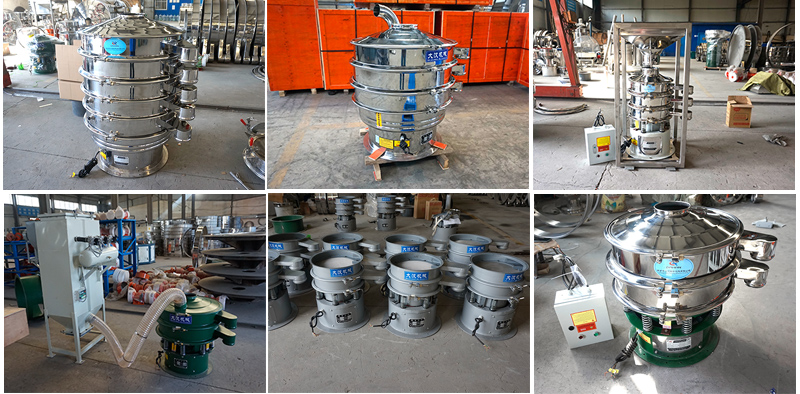

旋振篩圖片

旋振篩分類

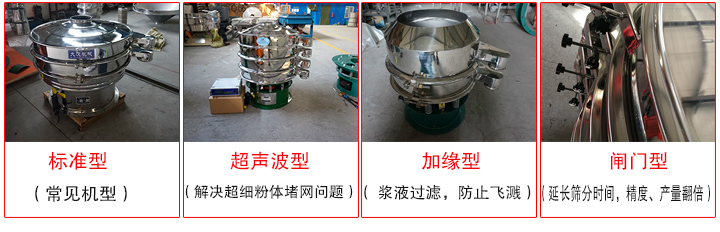

旋振篩型號

標準型:可把固體與液體過濾或把干料進行尺寸分級、除雜。

超聲波型:在旋振篩的基礎上增配超聲波篩分系統,數控電源輸出的波段通過換能器傳遞至篩網表面360000次/分鐘,篩分精度可提高1—70%,產量可提高0.5-10倍,解決強吸附性、易團聚、高靜電、高精細、高密度、輕比重物料在篩分時候的堵網問題。

加緣型:特殊設計的加緣型是大投料量、防止物料飛濺、易于觀察篩網的機型,適合過濾漿液物料。

閘門型:對特殊物料的處理有閘門型設計,延長物料篩分時間,以保證難篩分物料的處理精度,增大處理量。

旋振篩工作原理

工作原理動態圖

旋振篩由直立式振動電機作為激振源,電機上、下兩端安裝有偏心重錘,將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動,再把這個運動傳遞給篩面上,物料通過入料口進入設備內,根據不同篩分要求,物料經過1-5層采用不同目數的篩網的篩分層,在這個過程中,位于各層的篩網下的清網裝置不斷撞擊篩網,使物料能夠順暢的篩分,并有效避免物料堵網問題的出現,不同目數的物料通過各層對應目數的篩網或經設置在各層的出料口排出,實現篩選或過濾的目的。調節電機上、下兩端的相位角,可以改變物料在篩面上的運動軌跡。

旋振篩技術參數

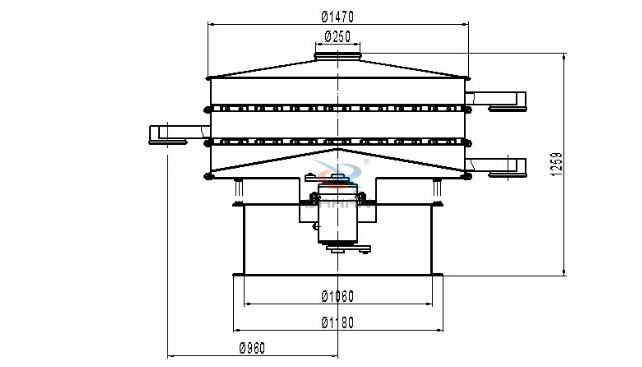

外形尺寸

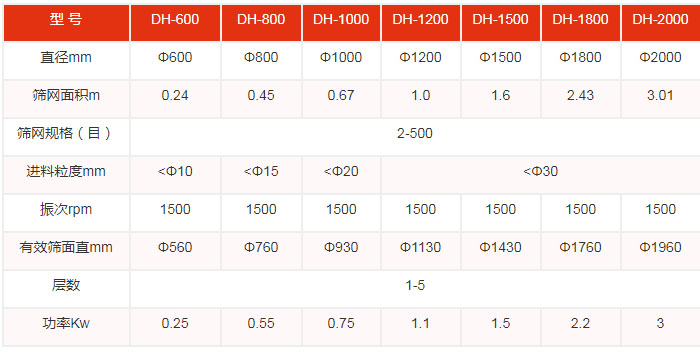

旋振篩參數

旋振篩特點

產品優點

1、可篩細至500目或0.028mm的粉末和顆粒,液體物料可過濾至5微米。

2、篩網下設有彈跳球清網裝置,連續撞擊篩網,不堵網,可達到清網目的。對于粘性和靜電材料,可以使用超聲波清洗裝置。

3、1-5層多層篩分,可獲得2-6種不同規格的成品。

4、全封閉結構,無粉塵飛揚,無液體濺出,改善工作環境。

5、物料可360度方向自動排出,可連續運轉。

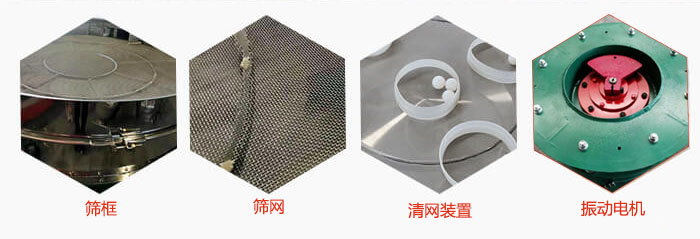

旋振篩結構

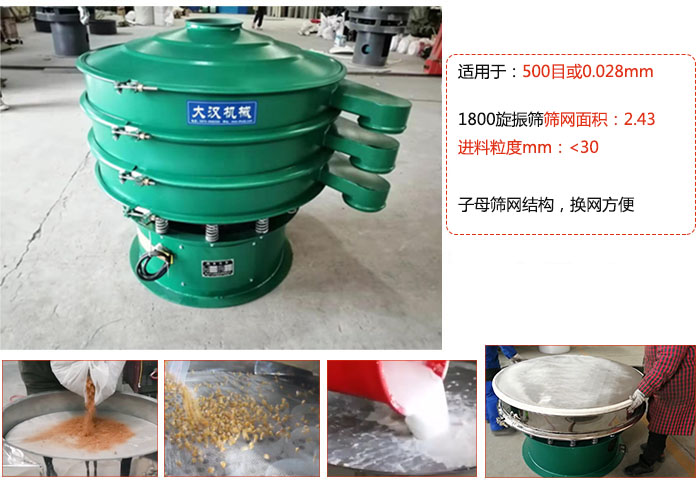

細節展示

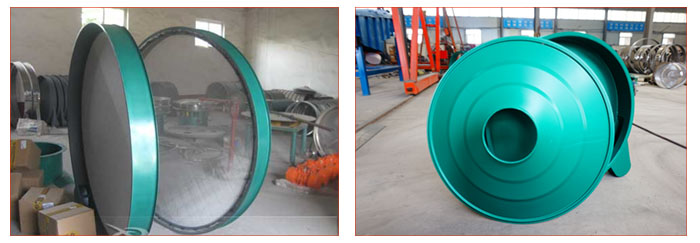

防塵蓋

旋振篩的結構通常由以下主要組成部分構成:

篩箱:篩箱是旋振篩的主體部分,通常由鋼板焊接而成。它具有框架結構,內部安裝有篩網或篩板,用于篩分物料。

振動器:振動器是旋振篩的驅動裝置,通常位于篩箱的下部。它由電動機、偏心塊和軸承等組成。電動機通過皮帶或聯軸器連接到振動器,產生振動力,使篩箱產生振動。

篩網或篩板:篩網或篩板是用于篩分物料的關鍵部件。它們通常由金屬絲網或金屬板制成,具有不同的孔徑和網眼形狀,以實現不同粒度的篩分。

支撐裝置:支撐裝置用于支持篩箱和振動器,并提供穩定的工作環境。它通常由彈簧或橡膠減振器組成,可以減少振動傳遞到周圍設備或地面上。

進料口和出料口:旋振篩通常具有進料口和出料口,用于物料的進出。進料口通常位于篩箱的上部,而出料口通常位于篩箱的底部。

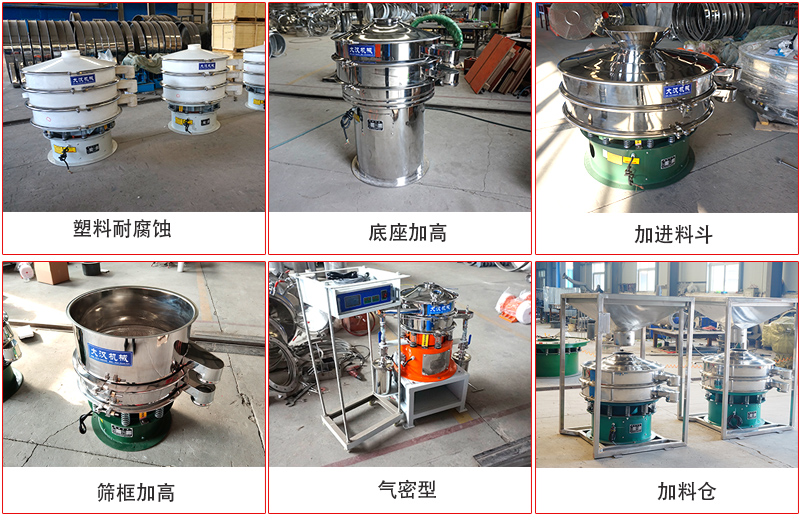

旋振篩定制

旋振篩可以根據不同的需求和應用場景進行定制,常見的定制類型包括:

1.材料選擇: 根據處理物料的特性和要求,可以選擇不同材質的旋振篩,如不銹鋼、碳鋼、耐磨材料等,以適應不同的工作環境和物料特性。

2、篩網類型: 可根據需要選擇不同類型的篩網,如金屬篩網、塑料篩網、聚乙烯篩網等,以實現不同粒度和形狀物料的篩分。

3、防塵設計: 對于需要防塵處理的場合,可以定制帶有密封裝置、除塵裝置或防塵罩的旋振篩,以減少粉塵對環境和工作人員的影響。

4、特殊要求: 根據客戶特殊的生產需求,如特殊形狀的篩箱、多層篩網結構、加進料斗、加料倉等。

旋振篩適用行業

應用物料

旋振篩案例

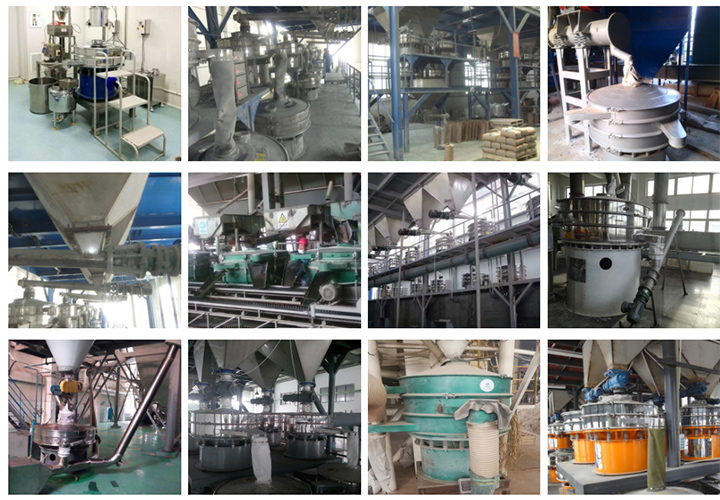

旋振篩使用現場

旋振篩在食品、醫藥相關業應用實例 旋振篩在金屬、冶金礦業應用實例
原料 比重 網目 機型 方法 處理能力
(kg/hr IT/hr)
原料 比重 網目 機型 方法 處理能力
(kg/hr IT/hr)
小麥淀粉 1 250 DH-1200-1S 3200 IT 石墨 1.2 16/40/80 DH-1000-3S 1400㎏
面粉 0.6 24 DH-1000-1S 1500㎏ 鉛粉 11.34 10/80 DH-1000-2S 1000㎏
醬油 1 100 DH-1200-1S 6500 IT 鐵粉 3 400 DH-800-1S 230㎏
食鹽 1.2 30/80 DH-1500-1S 5000㎏ 金剛砂 4 60 DH-1000-1S 300㎏
中藥粉 0.8 80 DH-800-1S 550㎏ 鋁粉 0.9/1.2 80/120 DH-800-2S 350㎏
旋振篩在窯業相關行業應用實例 旋振篩在公害處理及其它應用實例
原料 比重 網目 機型 方法 處理能力
(kg/hr IT/hr)
原料 比重 網目 機型 方法 處理能力
(kg/hr IT/hr)
噴霧土粒 2 10 DH-1000-1S 18000㎏ 廢水 1-1.3 60 DH-1000-1S 15000IT
云母 0.8 200 DH-800-1S 110㎏ 染蒸廢水 1 150 DH-1000-1S 22000IT
長石 2.5 60/100 DH-1000-2S 350㎏ 廢油 0.9 100 DH-1000-1S 3800IT
生石灰 2.5 100 DH-1000-1S 480㎏

旋振篩安裝和調試

(一)設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時,可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時,應用螺栓緊固于結構體上,而且鋼結構架臺應有一定的鋼度。

本機只需三相開關一只(備注:好使用電氣控制盤),用蛇皮管穿線,將電機接至電源即可,注意電氣控制盤應懸掛安裝于墻上。

(二)設備出廠前已將篩網裝妥,使用過程中的篩網更換可自己更換。

(三)開機前,應先檢查各壓緊螺栓的緊固程度,及各料口的位置是否與接料器對正,并觀察振動電機是否能正常轉動及彈簧受力有無阻礙,檢查各層篩網是否壓緊。

(四)當旋振篩接入電氣控制盤之前,應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注:否則應改變相序)運轉是否正常,有無異噪聲。

(五)調節振動電機上下偏心塊的相位角,以適應各種物料篩分情況。
